知道排针有哪些使用方法吗?

文章出处:公司动态 责任编辑:东莞市祥林电子科技有限公司 发表时间:2022-04-29


排针一般广泛被应用于PCB板的连接上,有万用连接器的美名。一般与其配对使用的有排母,线端等连接器。而随着排针连接器市场的竞争,现在有部分厂家从电镀(仿金)及材质(青包钢,合金等)上入手降低成本,但同样也降低了产品的使用特性及寿命。

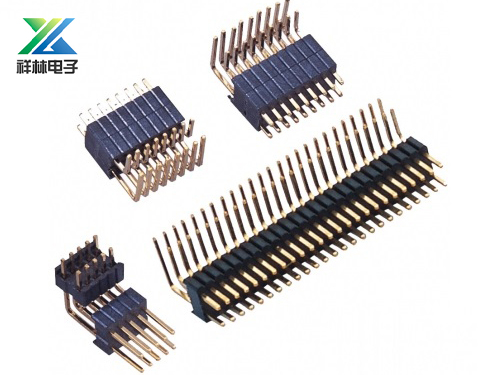

排针

排针排母应用: 智能电表、仪表、PCB电路板、UPS、变频器、行车记录仪、汽车防盗器,网络交换机、路由器、笔记本、电脑、MID.数码相机、板卡以及智能通讯产品、智能家电产品等。
排针排母作用:其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务套使。通常与排母配用,构成板对板连接;或与电子线束端配套使用,构成板对线连接;亦可独立用于板与板连接。
排针排母按照间距划分:分0.8mm,1.0mm,1.27mm,2.0mm,2.54mm间距。
按照塑胶高度和塑胶数量划分(比如说单塑,双塑,3塑等),按照排针排母的排数划分:分单排、双排、3排、4排等。
按照安装方式划分:180度用S表示、90度用R表示、SMT用M表示。排针排母包装方式:袋装、管装,卷装。排针排母材料:插针材料: 黄铜或磷青铜 ;绝缘体材料:塑胶UL 94V-0。表面处理:镀金0.8u,镀锡、镀镍。
排针排母加工工艺:排针排母加工工艺过程主要为 :先按要求用黄铜(或磷青铜)加工好插针,并按要求先镀镍再镀金,再使用模具加工好绝缘体部份,最后在专用设备上按尺寸要求将插针镶到绝缘体上。
