分析排针常见品质问题一般会出现哪些?

文章出处:公司动态 责任编辑:东莞市祥林电子科技有限公司 发表时间:2022-11-15


排针一般广泛被应用于PCB板的连接上,有万用连接器的美名,一般与其配对使用的有排母,线端等连接器,而随着排针连接器市场的竞争,现在有部分厂家从电镀(仿金)及材质(青包钢,合金等)上入手降低成本,但同样也降低了产品的使用特性及寿命。

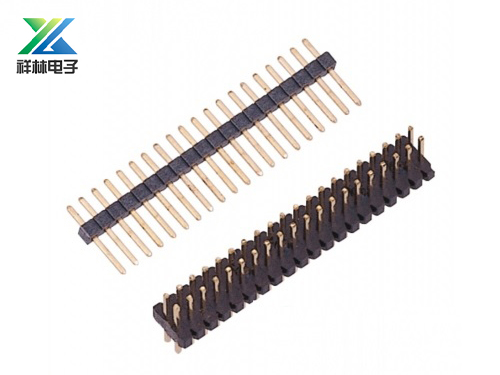

排针

一、针排母连接器缺针问题
排母在生产过程中,需要经过组装工序经常会有缺针状况,如何确保不良品不流入客户端,是厂内品质重点管控的因素之一,虽然每款产品都有全检但靠工人估测,难免看多了会视觉疲劳,一般厂家在机器上都加了主动检验缺Pin针的设备,确保缺Pin产品会被挑选出来,机器加人员的管控才是良品率提高的一大途径。
二、连接器平整度不合格问题
线路板端焊接,SMT贴片是必不可少的工艺之一,排母卷带包装,自动贴片来提高生产效率减少人力成本。那么在采用SMT的产品Z担忧的问题便是平整度,一旦出现不良,则产品会空焊不导通,维修与焊补的工艺不仅工艺繁杂还增强了成本。
那么应该如何控制连接器的平整度,从而保证产品的稳定性呢?
1、使用机器治具,挑选做管控治具将平整度调至8-10S,当产品顺利完成治具入管,则平整度为合格,当产品卡住不通过则平整度就未到达要求,放进不良品区,待检查维修。
2、使用仪器开展二次检验,关于无法完成主动机检验又不通过治具的产品,用CCD检验平整度分析,检验完平整度主动进到载带包装阶段。
三、排针排母连接器维护不足问题
维持力是排针排母功能测试不可忽视的问题,但往往会因此产生严重质量事故。比如,排母胶芯和端子之间的维持力不够,在焊接PCB时不容易发觉,一旦焊接结束在和排对于插时,维持力不够往往会造成排 针会将排母的胶芯全体带出来,只留排母端子在PCB板上。这类批量的不良,将会给公司带来严重的财产损失。
在此环节中,管控方法为:端子或胶芯生产出来之后首先开展实配,检测维持力和插拔力是否在合理范围类,合格后方可进库。
在产线组装时,各自在首样、巡检、产品抽检三个环节开展严格的维持力和插拔力试验,并搞好详细的数据记录,逐层检验适配后达到标准才方可出货。
